数据建模

盘古公共开发平台引入了数据建模模块,使用数据建模,生成建模信息,一键发布,在盘古平台数据中心建立相关表,提高开发效率。

入口

你可以参考以下步骤从导航栏中,进入数据建模菜单。

​ 1.登录盘古公共开发平台工作。

​ 2.查看上方导航栏,到并进入「流程中心」。

​ 3.在左侧菜单栏选择数据建模,点击即可进入数据建模菜单页。

数据建模-入口

分类管理

​ 盘古提供的分类管理主要功能是新建[模型分组],对后边新增的数据模型进行管理,这样有便于方便对数据模型查找与引用。

分类管理页

​ 进入页面展示所有的模型组的信息,也可以根据分类名称,单独过滤对应的分组信息,分组信息包括有:分组名称、详情和修改日期。

新建分类

​ 在创建模型前,需要确定好要在哪个「分组」下创建「模型」,或者创建一个新的「分组」,这样有便于使用者可以更好的管理数据模型。

选择指定数据模型分组

​ 可以选择列表中存在的模型组

模型分组

新建数据模型分组

1.点击下方图片红色选择框内的[新建分类]

新建分组

2.编辑数据模型分组信息

新建弹窗

  • 分类名称:分组的名称,最好能见名知意,必填
  • 图标选择:从预置的图标库中选择适合该分组的图标标识。
  • 图标背景:分组标识的背景颜色,可选择纯色和渐变色进行填充。
  • 描述:分组的简洁文字性描述。

删除&修改

模型分组修改或删除

1.修改时,点击修改可以分组属性进行修改。

模型修改

2.删除时,若模型分组下存在模型,则无法被删除。

模型删除

模型管理

​ 盘古提供的模型就是在数据库中创建相应的表格,对模型的管理就是对数据库中的表格进行管理。我们可以对分组下已经存在的模型进行管理,也可以新建所需的新模型。

​ 点击红色框进入模型管理页面。

模型管理

模型基本信息

​ 1.点击红色框①可以更换其他已经创建的模型分组。

​ 2.点击红色框②可以创建新的数据模型。

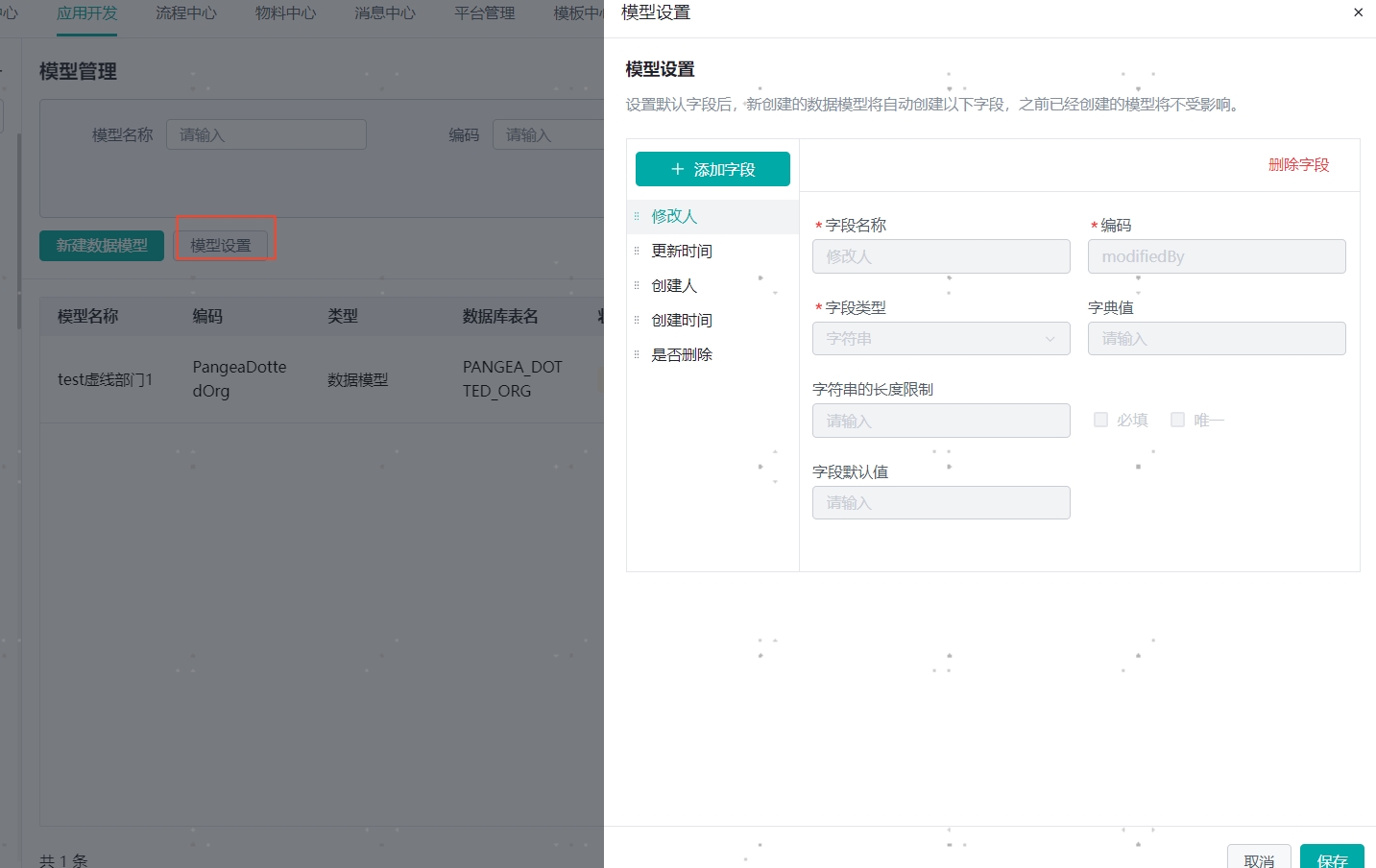

添加模型设置

​ 模型设置主要是对模型的公共字段进行操作,用户可以根据自己的需要将除现有公共字段外的字段进行添加、删除、以方便数据库的操作。

模型设置

字段信息:

  • 字段信息:模型的名称,必填
  • 编码:模型对应的字母、数字组合的编码,大写开头,全局唯一,必填
  • 字段类型:字段展示类型,必填
注意:设置默认字段后,新创建的数据模型将自动创建以下字段,之前已经创建的模型将不受影响。

新增数据模型

新增数据模型 ​ 点击红色框①新建数据模型。

​ 红色框②内,用户可以根据自己的业务需要,填写基本信息、字段信息、索引信息。

1.填写基本信息

基本信息

  • 模型名称:模型的名称,必填
  • 编码:模型对应的字母、数字组合的编码,大写开头,全局唯一,必填
  • 描述:模型的简洁文字性介绍。

2.填写模型字段信息

​ 除去模型设置所添加的字段,无法操作,用户可以根据自己的业务需要,点击新增一行添加字段。

​ 在字段详情页面需要填写相应内容。

模型字段

  • 字段名称:字段的名称,必填
  • 编码:字段的唯一标识,必填
  • 字段类型:字段的类别,必填
  • 字段默认值:未赋值时字段对应的值。
注意:
	1.模型创建时必须要有业务字段。
	2.主键为空时,模型无法创建。
	3.主键只能是长整型,和字符串。
	4.添加新字段时,编码属性不能是关键字。

3.填写模型索引信息

​ 用户可以根据自己的业务需要,点击新增索引也可以删除索引

新增数据模型索引

  • 索引名称:索引的名字,必填
  • 编码:索引的唯一编码,字母、数字组合,小写开头,必填
  • 索引列:选择索引所对应的数据库列。可根据情况选择是否为唯一索引。
  • 描述:对索引的文字性描述。

模型发布

​ 新建的数据模型状态为待发布,这时候数据模型并没有创建数据表,只有点击发布后才会在数据库里,生成对应数据模型的表。

模型发布

已发布

注意:发布后的数据模型进行编辑保存,状态会被变更为带发布。

查看设计视图

​ 盘古平台还提供了数据模型设计视图,用户可以点击进入设计视图,以图解方式更加清晰直观的了解此模型中数据表之间的关联关系,并支持导出图片。

进入模型设计器视图

模型视图
